GT型活塞式氣動執行器產品概述

GT型活塞式氣動執行器緊湊的雙活塞齒輪條式結構，齒合好，輸出扭矩穩定；缸體為擠壓鋁合金，經陽極氧化處理，表面質地堅硬，不易磨損；可根據需要配套安裝電磁閥、回信器、定位器（開度指示）、三聯件及手操機構。

GT型活塞式氣動執行器產品特點

1、雙向行程調節；
2、湊的雙活塞齒輪條式結構，齒合好，輸出扭矩穩定；
3、缸體為擠壓鋁合金，經硬質陽極氧化處理，表面質地堅硬，不易磨損；
4、活塞內帶機械道向和O型圈及軸承，制止非金屬和金屬接觸減少了摩擦系數；
5、連接尺寸根據標準ISO521-DIN3337-VDI/VDE3845那幕而，能與大部分的普通氣動執行器互換；
6、雙作用和單作用（彈簧回位）型采用相同的主題和端蓋；
7、運動部件均采用不易磨損材料支承；
8、供氣孔符合NAMUR標準，或帶符合NAMUR標準的轉接板。配板式電磁閥可直接安裝；
9、位置指示器；
10、可根據需要配套安裝電磁閥、回信器、定位器（開度指示）、三聯件及手操機構。

GT型活塞式氣動執行器零件材料

名稱	數量
缸體	1
活塞	2
旋轉軸	1
端蓋	2
端蓋（GTE）	2
軸用彈性擋圈	1
軸用上墊圈	1
O形密封圈	1
軸用上減磨環	1
軸用中墊圈	1
軸用下減磨環	1
O形密封圈	1
端蓋用密封圈	2
活塞減磨環	2
O形密封圈	2
活塞軸瓦	2
六角螺母	2
平墊圈	2
O形密封圈	2
調節螺栓	2
內六角螺釘	4
彈簧 /彈簧座	8-12

GT型活塞式氣動執行器雙作用式輸出扭矩表

型號	氣源壓力
型號	2	3	4	5	6	7	8
GT40D	3.7	5.6	7.4	9.3	11.2	13.0	14.9
GT52D	7.9	11.8	15.7	19.6	23.6	27.5	31.4
GT65D	14.7	22.1	29.5	36.8	44.2	51.5	58.9
GT80D	26.0	39.0	52.0	65.1	78.1	91.1	104
GT90D	37.6	56.5	75.3	94.1	112	131	150
GTl00D	58.0	87.0	116	145	174	203	232
GTll5D	84.5	126	169	211	253	295	338
GTl25D	108	163	217	272	326	381	435
GTl45D	159	239	318	398	478	557	637
GTl60D	223	334	446	557	669	780	892
GTl90D	367	550	734	917	1101	1284	1467
GT210D	538	807	1075	1344	1613	1882	2151
GT255D	1057	1586	2115	2644	3172	3701	4230
GT300D	1656	2470	3293	4117	4940	5764	6587
GT350D	2490	3735	4981	6226	7471	8717	9962

GT型活塞式氣動執行器單作用式輸出扭矩表

型號	彈簧數量	空氣壓力						彈簧復位
		3		4		5		彈簧復位
		開始	終點	開始	終點	開始	終點	開始	終點
GT65S	8	15.0	7.9		15.2			14.2	7.1
	10				11.7	27.9	19.1	17.8	8.9
	12				8.1	26.2	15.5	21.3	10.7
GT80S	8	25.1	16.2		29.3			22.8	14.0
	10				23.6	47.6	36.6	28.5	17.5
	12				17.9	44.1	30.9	34.2	21.O
GT90S	8	32.8	20.9		39.8			35.5	23.7
	10				30.9	64.5	49.7	44.4	29.6
	12				22.0	58.6	40.8	53.3	35.5
GT100S	8	56.1	26.5		55.5			60.7	31.1
	10				40.3	106	69.4	75.9	38.9
	12				25.2	98.6	54.2	91.O	46.6
GT115S	8	77.9	45.4		87.6			81.4	48.8
	1O				67.3	150	109	101	61.1
	12				46.9	138	89.2	122	73.3
GT125S	8	101	657		120			97.7	62.2
	10				95.7	194	150	122	77.7
	12				71.3	179	125	146	93.2
GT145S	8	135	837		163			155	103
	10				124	269	204	194	129
	12				85.7	243	165	233	155
GT160S	8	201	134		246			199	133
	10				196	391	307	249	166
	12				146	357	258	299	199
GT190S	8	317	21.3		397			336	233
	10				313	626	496	420	291
	12				228	567	412	505	349
GT210S	8	465	309		578			497	341
	10				454	917	723	621	427
	12				330	832	599	745	512
GT255S	8	945	670		1199			915	640
	10				970	1843	1499	1144	800
	12				741	1683	1270	1373	961
GT300S	8	1491	838		1662			1631	979
	10				1254	2893	2077	2039	1223
	12				846	2648	1669	2447	1468
GT350S	8	21.81	1404		2650			2330	1554
	10				2067	4284	3312	2913	1942
	12				1484	3895	2730	3496	2331

GT型活塞式氣動執行器重量／容量／開或閉的時間

雙作用式	容量L	重量 KG	單作用式	容量L	重量 KG	開或閉時間 S
GT40D	0.12	0.7	GT40S	0.06	/	≤0.5
GT52D	0.23	1.5	GT52S	012	/	≤0.5
GT65D	0.46	2.0	GT65S	0.22	3.6	≤0.5
GT80D	0.80	3.0	GT80S	0.38	5.5	≤1.0
GT90D	1.10	4.5	GT90S	0.50	8.0	≤1.0
GT100D	1.60	6.0	GT100S	0.79	10.5	≤1.0
GT115D	2.33	8.0	GT115S	1.14	13.6	≤2.0
GT125D	3.03	9.5	GT125S	1.46	16.2	≤2.0
GT145D	5.40	14.0	GT145S	2.34	23.1	≤2.5
GT160D	6.10	18.0	GT160S	3,00	30.0	≤4.0
GT190D	11.0	26.0	GT190S	4.80	41.6	≤5.0
GT210D	15.4	33.0	GT210S	7.10	52.8	≤7.0
GT255D	31.1	72.0	GT255S	14.1	112.0	≤10.0
GT300D	45.9	102.0	GT300S	21.3	153.0	≤10.0
GT350D	68.5	153.0	GT350S	32.7	222.0	≤10.0

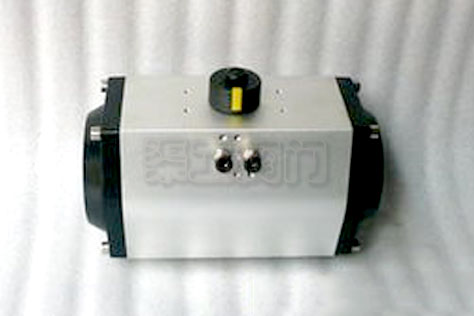

GT型活塞式氣動執行器實物圖

溫馨提示：
本文中的文字、數據、圖片僅作為參考。需要了解更多GT型活塞式氣動執行器的使用性能、外形結構、安裝尺寸參數、價格，索取 GT型活塞式氣動執行器說明書及產品選型樣本，請聯系我們。
