D641W氣動通風蝶閥

D641W氣動通風蝶閥 概述

渠工品牌D641W氣動通風蝶閥主要應用于通風除塵系統,對含塵氣體、煤氣管道、通風凈化裝置、煙氣管道等作為流量調節和截流用。氣動通風蝶閥采用耐磨材料焊接而成,具有耐磨性好、工作穩定可靠、操作方便、動作 靈敏、使用壽命長、安裝維修方便,適用于低壓差、大口徑、大流量煙氣場合,它與各種執行機構組合配套使用,組合成不同性能的閥門。氣動通風蝶閥與電氣閥門定位器配套,輸入4~20mADC信號及0.4~0.7MPa氣源即可控制運轉,實現對流量、溫度等參數的調節?;蛘吲湫谐滔尬婚_(kāi)關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作,并送出二對無源觸點信號指示閥門的開關。氣動煙道氣蝶閥主要適用于工業、冶金、環保等管道作通風調節介質流量之用。

D641W氣動通風蝶閥 特點

(1)設計新穎、合理、結構獨特,重量輕,啟閉迅速。
(2)操力矩小,操作方便,省力靈巧。
(3)采用適應的材料以滿足低、中、高不同溫度煙氣介質以及腐蝕性煙氣介質等。

D641W氣動通風蝶閥 主要設計標準

設計標準 GB/T2238-1989
法蘭連接尺寸 GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度 GB/T12221-1989
壓力試驗 GB/T13927-2000;JB/T9092-1999

D641W氣動通風蝶閥 執行器技術參數

執行器型號 GT、AT、AW系列單雙作用氣動執行器
供氣壓力 0.4~0.7MPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30~+70℃
作用形式 單作用執行機構、雙作用執行機構
可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

采用新型氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪齒條傳動,安全可靠;大口徑閥門采用系列AW型氣動執行器拔叉式傳動,結構合理,輸出力大,有雙作用式和單作用式。
1、齒輪式雙活塞,輸出力矩大,體積小。
2、氣缸選用鋁金材料,重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

D641W氣動通風蝶閥 主要零件材料

零件名稱 材料
閥體 鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料(可定制其它耐高溫材料)
蝶板 鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料(可定制其它耐高溫材料)
密封圈 與閥體相同
閥桿 碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
填料 氟塑料、柔性石墨

D641W氣動通風蝶閥 主要性能規范

公稱通徑 DN(mm) 50~2000
公稱壓力 PN(MPa) 0.05 0.25 0.6
試驗壓力 強度試驗 0.075 0.375 0.9
密封試驗 ≤1.5%泄漏量
適用介質 煤氣、含塵氣體、煙道氣等。
適用溫度 -40~+800℃

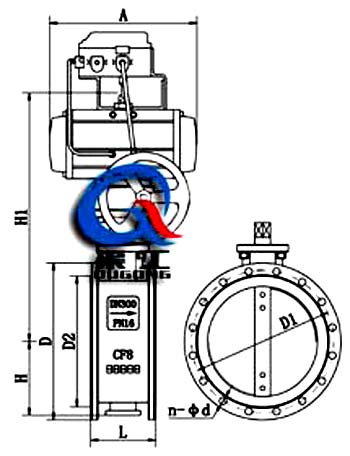

D641W氣動通風蝶閥 安裝連接尺寸

氣動通風調節蝶閥 (配定位器) 氣動通風蝶閥 (標準型)
氣動通風調節蝶閥 (配定位器) 氣動通風蝶閥 (標準型)

D641W氣動通風蝶閥 安裝連接尺寸

公稱通徑 結構長度 外形尺寸(參考值) 連接尺寸標準值) 重量
0.05MPa和0.25MPa 0.6MPa
毫米 英寸 L H H1 A D D1 n-d D D1 n-d
50 2 108 70 337 180 140 110 4-14 140 110 4-14 16
65 2-1/2 112 80 357 180 160 130 4-14 160 130 4-14 17
80 3 114 95 385 180 190 150 4-18 190 150 4-18 19
100 4 127 105 405 180 210 170 4-18 210 170 4-18 22
125 5 140 120 483 245 240 200 8-18 240 200 8-18 27
150 6 140 132 508 245 265 225 8-18 265 225 8-18 31
200 8 152 160 566 245 320 280 8-18 320 280 8-18 47
250 10 165 187 623 245 375 335 12-18 375 335 12-18 68
300 12 178 220 750 355 440 395 12-22 440 395 12-22 79
350 14 190 245 803 355 490 445 12-22 490 445 12-22 130
400 16 216 270 852 355 540 495 16-22 540 495 16-22 141
450 18 222 297 907 355 595 550 16-22 595 550 16-22 190
500 20 229 322 960 355 645 600 20-22 645 600 20-22 225
600 24 267 377 1080 550 755 705 20-26 755 705 20-26 245
700 28 292 430 1185 550 860 810 24-26 860 810 24-26 320
800 32 318 487 1300 550 975 920 24-30 975 920 24-30 405
900 36 330 537 1400 550 1075 1020 24-30 1075 1020 24-30 500
1000 40 410 587 1500 550 1175 1120 28-30 1175 1120 28-30 700
1200 48 470 702 1825 600 1375 1320 32-30 1405 1340 32-33 750

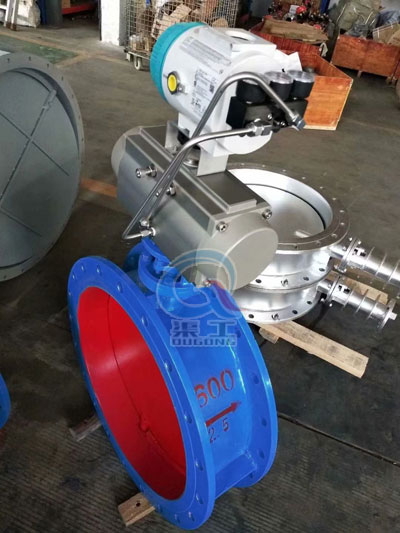

D641W氣動通風蝶閥 實物圖

D641W氣動通風蝶閥實物圖

溫馨提示:
本文中的文字、數據、圖片僅作為參考。需要了解更多D641W氣動通風蝶閥的使用性能、外形結構、安裝尺寸參數、價格,索取 D641W氣動通風蝶閥說明書及產品選型樣本,請聯系我們。
